MLPB型系列離心式鼓風機排水器 |
1、MLPB型排水器為四室排水器，適用于離心式煤氣鼓風機本體及進出口管排水。
2、該排水器必須采用壓力給水，給水量為2-3t/h。
3、排水器上設有蒸汽或氮氣吹掃頭，為防止煤氣竄入蒸汽或氮氣管內，只有在通蒸汽或氮氣時，才能把蒸汽或氮氣與煤氣管連通，停用時必須斷開或堵盲板。
4、排出器冷凝水應集中處理。
5、設在露天的排水器在寒冷地區要采取防凍措施，設在室內的應有良好的自然通風。 |
MLPB型排水器系列規格選用表 |
型 號 |
鼓風機
型 號 |
水封
高度
mm |
外形尺寸 |
上 水 管 |
排 水 管 |
吹 掃 管 |
煤氣冷凝水管 |
Φ |
筒高
H |
管徑DN
mm |
數量 |
管徑DN
mm |
數量 |
管徑DN
mm |
數量 |
管徑DN
mm |
數量 |
MLPB-I |
D100-32 |
2000 |
620 |
840 |
25 |
1 |
50 |
1 |
25 |
4 |
80 |
1 |
MLPB-II |
D110-12 |
1800 |
620 |
790 |
25 |
1 |
50 |
1 |
25 |
4 |
80 |
2 |
MLPB-III |
D250-11-2 |
3200 |
620 |
1100 |
25 |
1 |
50 |
1 |
25 |
4 |
80 |
2 |
|
|

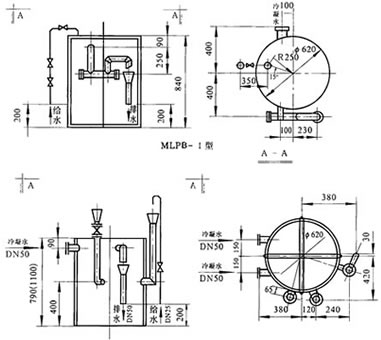

MLPB-II、III型
＊MLPB-II、III型各增加一個人補水管DN50 |
| |
