C2H2V/N型內外筒式乙炔回火防止器
1、產品用途
內外筒式乙炔回火防止器為防爆產品。適用于乙炔氣(或其它可燃?xì)怏w)管道中間和乙炔氣用戶點,能有效防止和消除管道回火。其原理是:在產生管道回火的情況下,(1)由于瞬時壓力升高時使位于底部的閥芯下落堵位氣口及時切斷氣源;(2)當瞬時壓力升高到大于0.177~0.275MPa時,設置在筒體頂部的安全膜片爆破隨即泄壓,切斷火源,確保系統安全。對于乙炔氣或其它液化氣的供應單位和使用單位來說,如果還沒有其它能有效防止回火措施的話,本產品應是不可缺少的。
2、結構特點
2.1內筒體頂端為安全膜蓋結構,當系統壓力升至0.177~0.275MPa時膜片會自動爆破泄壓。因此用戶在調換膜片時,不得使用厚度超過0.05的鋁板,且一定要經過試驗后才能安裝。
2.2內外筒體具有貯氣,穩壓作用,能減少供氣壓力的波動,有利于平穩燃燒。
2.3本產品在使有用前應擰開水位閥芯,從孔口灌水至溢出即擰緊,不得漏氣和漏水,灌水具有防止回火和清選 氣體的作用。

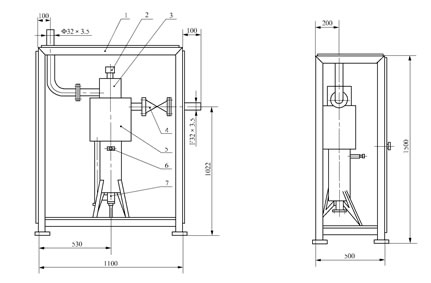

3、產品外形尺寸及部件名稱見下圖
4、主要技術參數
公稱通徑
DN25
設計壓力(MPa)
PN0.15
使用壓力(MPa)
PN0.02~0.12
使用溫度(℃)
常溫
流量(Nm3/h)
35
爆破壓力(MPa)
PN0.177~0.275
重量
220
 說明:連接法蘭按JB/T81-94設計制造,用戶如需選用其它標準和規格的連接法蘭,請在訂貨中說明。
