產品特性

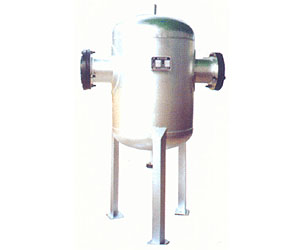

型蒸汽分水器是用在工藝管道上用來分離蒸汽中水滴的特種管道附件。凡需要除掉蒸汽中水滴的地方，在其人口前的管道上，應設置蒸汽分水器。如：進裝置的蒸汽主管上、石油化工裝置內的飽和蒸汽在并入相應管網前，蒸汽進入汽輪機之前，應設置蒸汽分水器。
我公司生產的蒸汽分水器參照《石油化工裝置工藝管道安裝設計手冊》第二篇管道器材上的要求定型制造，設計壓力為1.3MPa，設計溫度為300℃，其分離面積已按蒸汽接管尺寸予以考慮，使用時可直接根據蒸汽管徑選用。
產品規格
規格型號
（施工圖圖號） |
蒸汽入口a |
蒸汽出口b |
排氣口c |
排水口d |
DNmm |
PNMPa |
DNmm |
PNMPa |
DNmm |
PNMPa |
DNmm |
PNMPa |
SQ-50(S5-1-1) |
50 |
1.57 |
50 |
1.57 |
Rc3/4 |
15.68 |
20 |
1.57 |
SQ-80(S5-1-2) |
80 |
80 |
SQ-100(S5-1-3) |
100 |
100 |
SQ-150(S5-1-4) |
150 |
150 |
25 |
SQ-200(S5-1-5) |
200 |
200 |
SQ-250(S5-1-6) |
250 |
250 |
SQ-300(S5-1-7) |
300 |
300 |
|

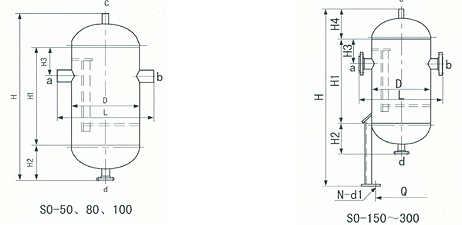

外 形 尺 寸 |
|
D |
H |
H1 |
H2 |
H3 |
H4 |
Q |
n-d1 |
SQ-50(S5-1-1) |
159 |
712 |
300 |
215 |
100 |
|
|
|
SQ-80(S5-1-2) |
273 |
896 |
400 |
258 |
120 |
|
|
|
SQ-100(S5-1-3) |
377 |
1046 |
500 |
284 |
150 |
|
|
|
SQ-150(S5-1-4) |
500 |
1758 |
650 |
308 |
180 |
290 |
464 |
3-F20 |
SQ-200(S5-1-5) |
700 |
1990 |
750 |
375 |
250 |
355 |
688 |
3-F20 |
SQ-250(S5-1-6) |
800 |
2040 |
750 |
400 |
270 |
380 |
788 |
3-F20 |
SQ-300(S5-1-7) |
1000 |
2292 |
900 |
452 |
300 |
430 |
986 |
3-F24 |
訂貨說明
1、本系列設備已按蒸汽管尺寸考慮了相應的分離面積，用戶直接根據蒸汽管徑選用。
2、本系列設備接管法蘭按HG20592—97標準，也可提供GB、SH、J6、ANSI、JIS等標準管法蘭，但訂貨時，用戶必須注明。
3、本系列設備材質為碳鋼，用戶如選用不銹鋼等材料，訂貨時應注明。
|
